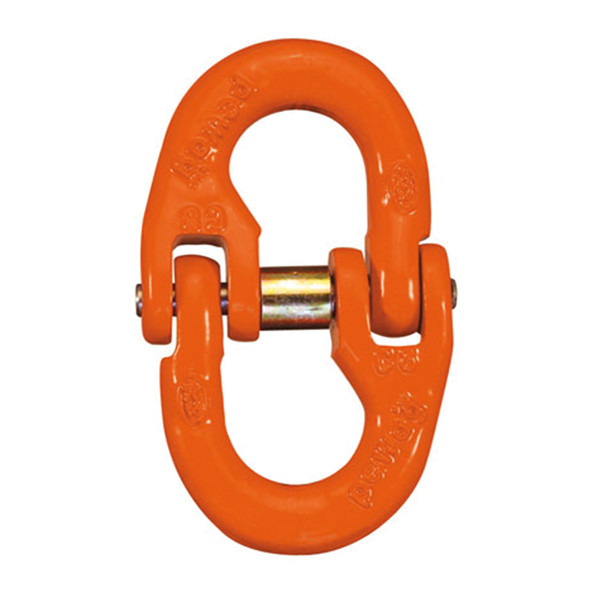

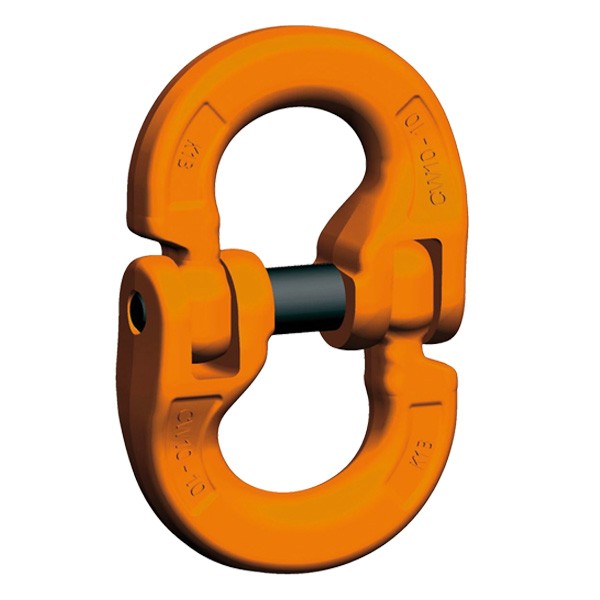

Verbindungsglied für hochfeste Ketten
Güteklasse 10
nur für geraden Zug geeignet
komplett inkl. Bolzen und Spannhülse

Datentabelle
Ketten-Ø mm	e in mm	c in mm	s in mm	t in mm	d in mm	b in mm	g in mm	Tragfähigkeit in kg	Gewicht kg
6	44	8	11	13	8	39	14	1.400	0,08
7	53	10	13	16	9	46	17	1.900	0,14
8	62	12	14	20	10	55	19	2.500	0,24
10	72	15	18	22	13	64	24	4.000	0,42
13	88	20	22	26	17	79	28	6.700	0,85
16	112	24	29	35	20	105	34	10.000	1,90

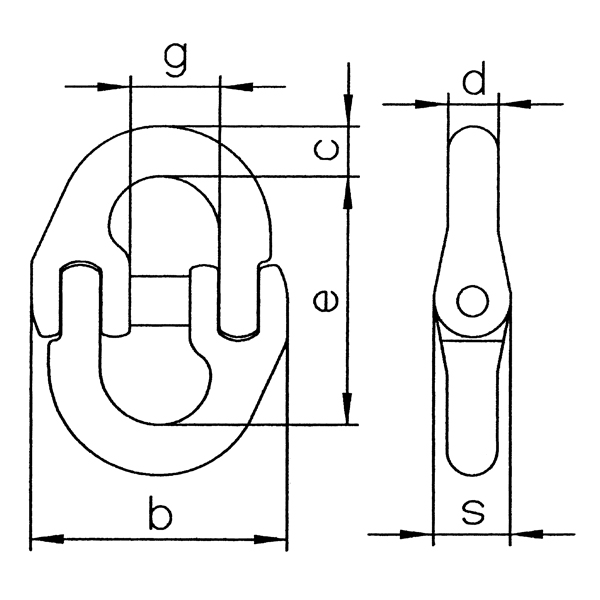

(Passende Skizze siehe Bild 2)
