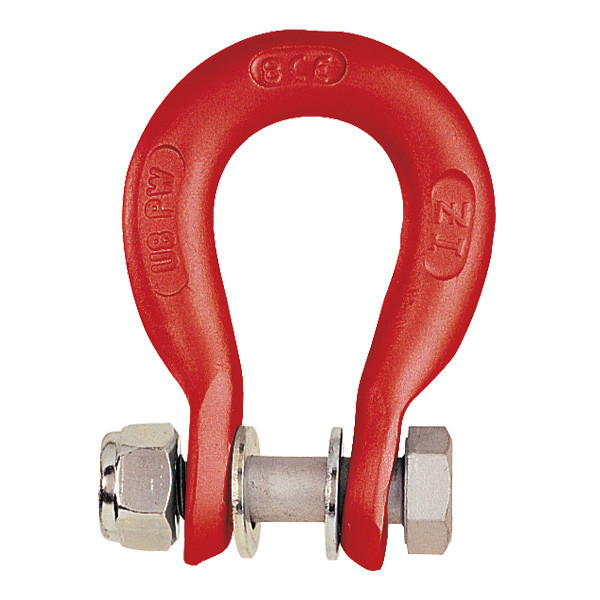

Verbindungsbügel VU Güteklasse 8 Datentabelle Ketten-Ø mm e mm... mehr
- Verbindungsbügel VU
- Güteklasse 8
Ketten-Ø mm | e mm | b mm | d mm | s mm | a mm | M mm | Tragfähigkeit in kg | Gewicht kg |
6 | 33,5 | 21 | 9,3 | 11 | 16 | 7 | 1.120 | 0,07 |
7 | 48,5 | 28 | 13 | 16 | 22 | 8 | 1.500 | 0,20 |
8 | 48 | 28 | 13 | 16 | 22 | 10 | 2.000 | 0,22 |
10 | 60 | 35 | 16 | 20 | 26,5 | 12 | 3.150 | 0,38 |
13 | 72 | 39 | 18 | 24 | 34 | 16 | 5.300 | 0,67 |

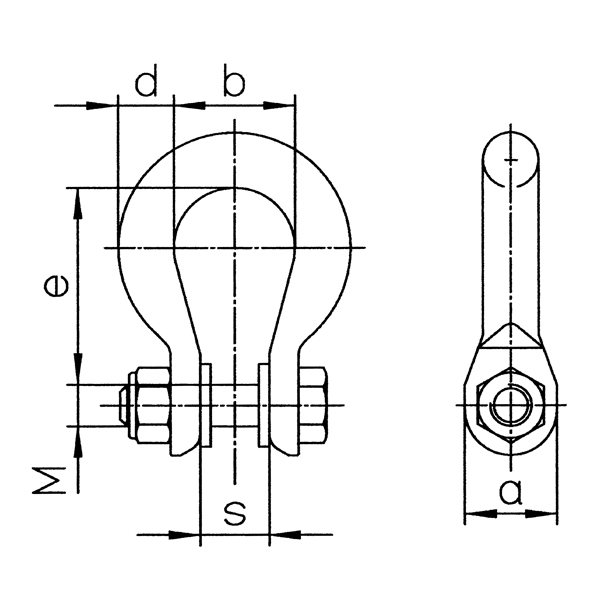

(Passende Skizze siehe Bild 2)
