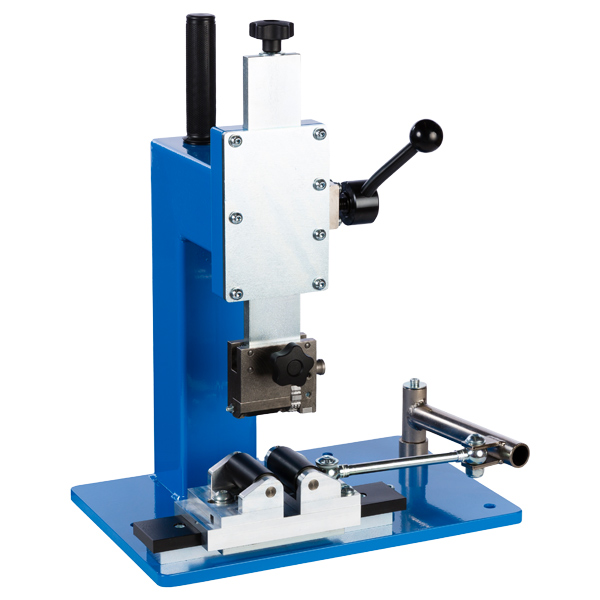

Handprägegerät HP1.1-PW

Das Handprägegerät HP1 ist ein robustes und einfach zu bedienendes Gerät zum Rollprägen von Fassungen für Hydraulikschlauchleitungen. Es wurde konzipiert zum Einsatz in Service- und Reparaturbetrieben. Über den seitlich am Gerät angebrachten Spannhebel wird die Einstellung des Prägedurchmessers vorgenommen: Der Schlitten Ist nach Öffnen des Spannhebels beweglich. Setzen Sie ein Seitenteil des Typenhalters auf die Fassung auf und arretieren den Hebel wieder. Die Prägetiefe ist jetzt automatisch eingestellt. Je nach Härte und Stabilität der Fassung kann ein leichtes Nachstellen erforderlich sein. Zu diesem Gerät sind zwei Prägewerkzeuge lieferbar:

• Arbeitsbereich: DN05 – DN32
• Lackierung: RAL 5015
• Abmessungen: 430 x 370 x 280 (H x B x T)
• Gewicht: 24 kg

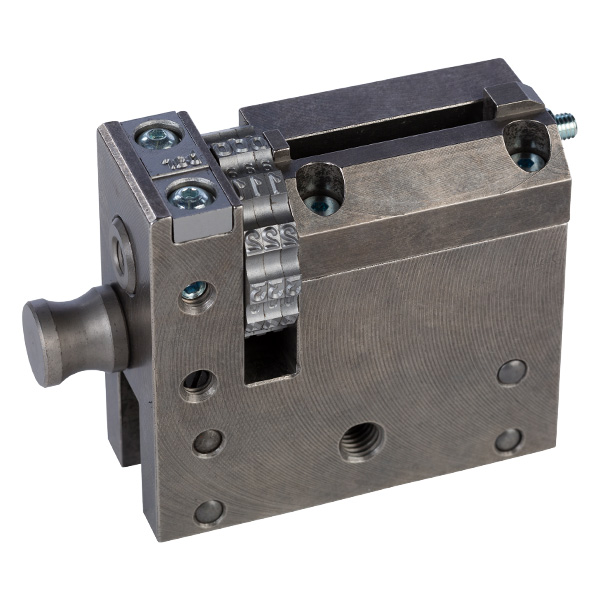

PWK: Präge-Werk-Kombination: ein einzeiliger Typenhalter für 13 Präge-Typen bietet Platz für Hersteller-Zeichen und Fertigungsdatum. Über drei Typenräder wird dann schnell der jeweilige Betriebsdruck (bar) eingestellt. Die Art der Druckangabe (bar) wird über einen Blockstempel, der nach den Prägerädern angebracht ist, angegeben.
